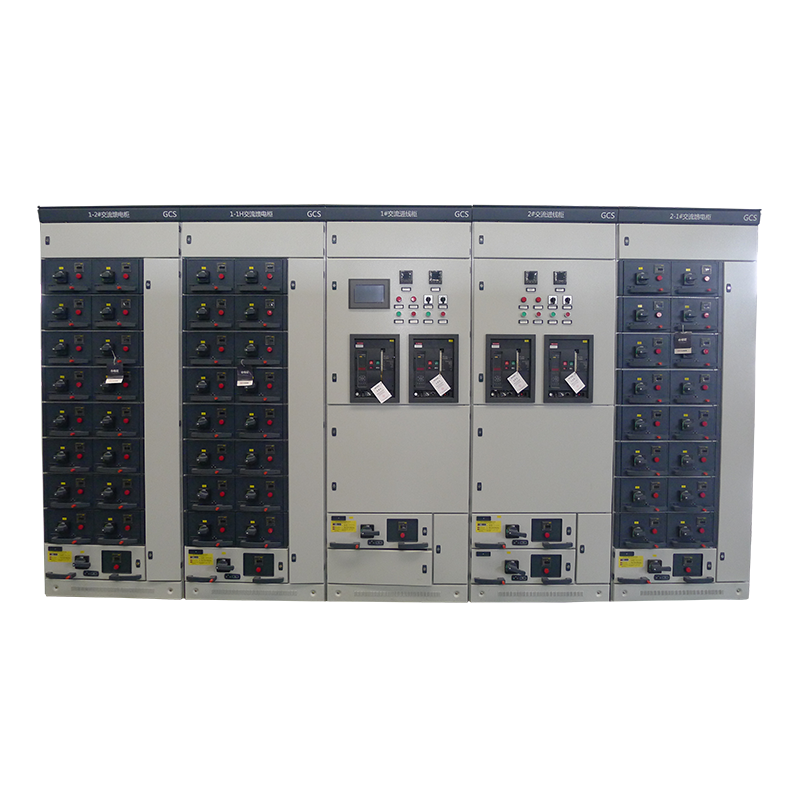

智能交流系統
監控系統采用模塊化積木式結構，多CPU分布式控制，內部通過RS485總線連接
支持進線控制方案（三進線兩聯絡，兩進線一聯絡，兩進線連鎖控制）
主監控提供RS232/RS485接口
全國咨詢服務電話
0373-3519601產品簡介
智能交流系統采用專用交流系統監控，通過采集交流電壓、電流信息、饋線開關故障跳閘狀態等信息，及時反饋交流系統的運行狀態、獲取相關故障及告警信息。同時產品具有強大通訊功能，能方便實現無人值守。
系統特點
● 主監控采用7寸觸摸屏操作；
● 監控系統采用模塊化積木式結構，多CPU分布式控制，內部通過RS485總線連接；
● 可配置交流檢測單元，饋線檢測單元；
● 支持進線控制方案（三進線兩聯絡，兩進線一聯絡，兩進線連鎖控制）；
● 主監控提供RS232/RS485接口，內置CDT、MODBUS兩種通訊協議,可與電站后臺系統連接,同時支持IEC61850規約。
技術參數
●交流輸入： AC380V±15%，頻率50Hz±10%
●輸出電壓： AC380V±15%，頻率50Hz±10%
●人機界面：800*480分辨率，觸摸屏操作
●通訊接口：支持RS232和RS485通訊模式，支持CDT、MODBUS通訊規約、61850規約
●柜體尺寸：800×600×2260，800*800*2260也根據用戶要求定制
●系統接線方案：所有接線方案
