XDK7-32饋線監控
測量32路電壓值
提供RS485和CAN兩種通訊口
配合撥碼開關實現多機并聯，配合直流漏電流傳感器、PM6-JCM及PM6JH組成直流絕緣檢測系統
立即咨詢
全國咨詢服務電話
0373-3519601產品簡介
XDK7-32饋線監控單元（以下簡稱XDK7-32）用于220V/110V直流電源系統，主要用于檢測32路電壓值；
功能說明
1、 測量32路電壓值。
2、 提供RS485和CAN兩種通訊口。
3、 配合撥碼開關實現多機并聯，配合直流漏電流傳感器、PM6-JCM及PM6JH組成直流絕緣檢測系統
4、 提供一路干接點輸出。
技術參數
1、 供電電壓：80VDC-300VDC
2、 通訊口：隔離RS485通訊與隔離CAN通訊
3、 檢測范圍及誤差：
被測信號 | 誤差 | 測量范圍 | 備注 |
直流電壓 | 5% | +5V~ -5V | +12V作為開關量輸入的公共點 |

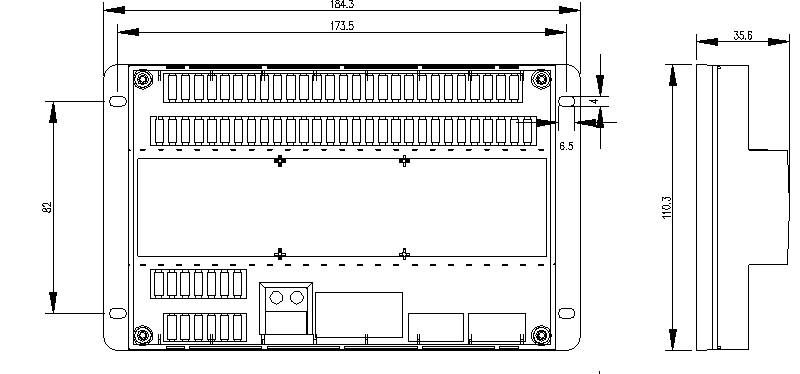

結構與安裝尺寸 (單位mm)
安裝尺寸184.3mm×110.3mm，高35.6mm，固定開孔尺寸：173.5mm×82mm，采用M3螺釘固定。
